Značení kabelů, hadic a trubek
Tento aplikátor je určen k přesnému značení předmětů jako jsou kabely, trubky nebo hadice. Etiketa je nejprve vytištěna, poté přenesena zdvihovým válcem do místa aplikace. Aplikátor obepne etiketu kolem produktu tak, aby se její konce pevně spojily. Výsledkem je oboustranně přilepená etiketa ve tvaru vlaječky, která poskytuje dostatek prostoru pro informace a zároveň dobře drží i na menších průměrech. Délka zdvihového válce určuje maximální vzdálenost aplikace od odlepovací hrany.
Výrobce | CAB |
Třída | Značení produktů |
Způsob aplikace etikety | shora, zespodu, z boku, vertikálně otočeno: 0 - 180° ve směru hodinových ručiček (ostatní rotace na vyžádání) |
Aplikace na předmět v klidu | ✔ (standard) |
Výšky předmětů jednotné | ✔ (standard) |
Vzdálenost produktu od spodu apl. jednotky | min. 70 mm, max. 260 mm (při zdvihu válce 300 mm) |
Délka (hloubka) otočného ramena | Hloubka ponoření kleští = 55 mm |
Hmotnost aplikátoru (bez obalu) | 8 kg |
Maximální příkon | 15 W |
Tlak stlačeného vzduchu | 4,5 baru |
Rychlost cyklu | přibližně 20 etiket za minutu (při tisku a aplikaci) (***) |
Doplňující údaje |
(*) Zpracování etiket o šířce 50 až 58 mm vyžaduje distanční vložku (**) V závislosti na kvalitě etikety (***) Vypočteno při rychlosti tisku 100 mm/s (****) Aplikace "vlaječky" na produkt vyžaduje alespoň 60 mm volného prostoru na jedné straně – bez komponent, ohybů nebo výstupků |
Aplikační deska | |
Tiskový modul HERMES Q4L/Q4.3L | 4712 L 300 |
Šířka etiket | 50 - 100 mm (*) |
Výška etiket | 10 - 50 mm |
Průměr předmětu | 3 - 16 mm |

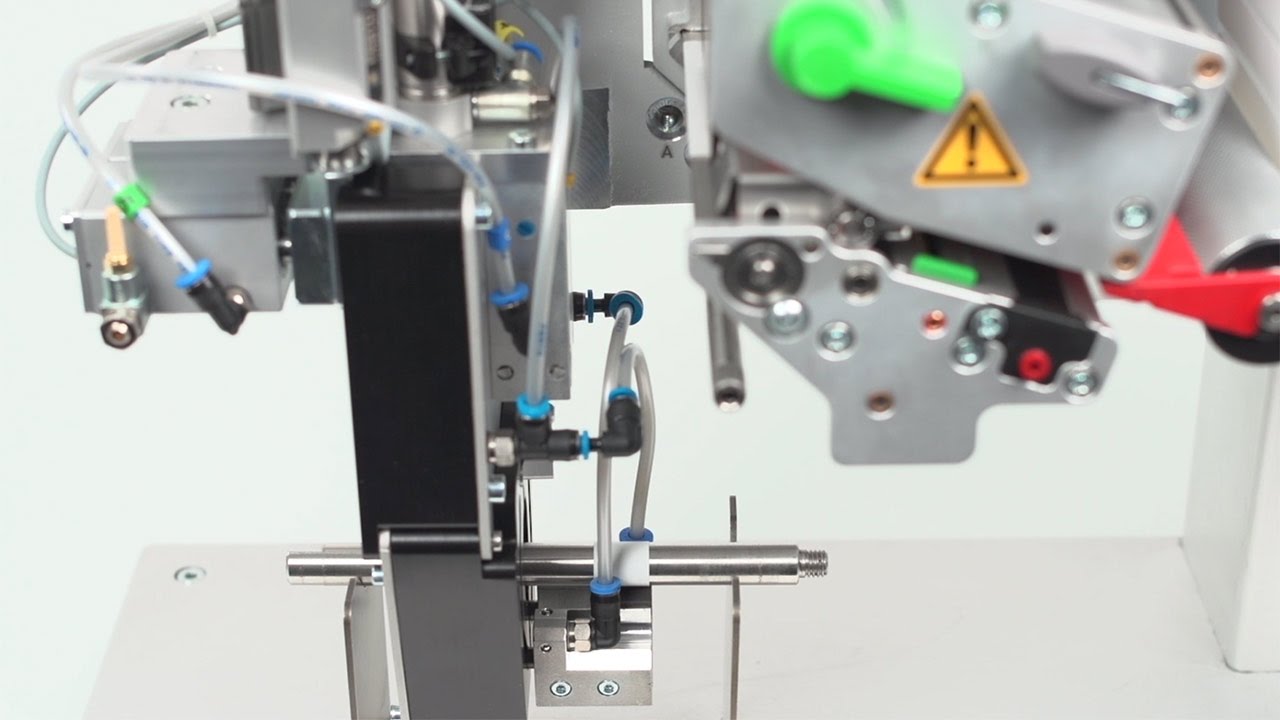

Video: CAB Flag aplikátor HQ 4712 - vlaječkový
Značení kabelů, hadic a trubek.
Aplikátor je určen ke značení předmětů jako jsou kabely, trubky a hadice - etiketu kolem produktu obepne tak, aby se její konce pevně spojily.
