Rychlá a přesná aplikace etiket na válcové plochy nebo přes hranu obalu
Aplikátory HQ 5414 a HQ 5416 umožňují spolehlivou aplikaci etiket na válcové povrchy nebo přes hranu obalu za pohybu bez přerušení chodu výrobní linky. Etikety jsou přenášeny do pozice pro nalepení pomocí vakuového pásu, který zajišťuje přesnost a plynulost aplikace. Etiketa se během tisku přesune na vakuový pás, ten ji dopraví na místo aplikace. Vlastní aplikační proces se spustí pomocí externího signálu např. čidla na lince.
Výrobce | CAB |
Třída | Značení obalů |
Způsob aplikace etikety | shora, z boku - na válcové plochy a přes hranu |
Aplikace na předmět v pohybu | ✔ (standard) |
Výšky předmětů jednotné | ✔ (standard) |
Výšky předmětů variabilní | ✔ (standard) |
Směr aplikace | vlevo a vpravo |
Výška etiket | 80 - 456 mm (dle varianty) |
Rychlost balení/předmětu (max.) | až 0,3 m/s |
Mezera mezi baleními/předměty (min.) | alespoň 0,5 m |
Rychlost vakuového pásu | 100 - 300 mm/s (*) |
Vzdálenost etikety od dopravníku při boční aplikaci | Y = 20 mm |
Výška etikety při aplikaci přes hranu | X = až 160 mm |
Stabilita zjištěná v místě přenosu etikety | F = 30 N (**) |
Hmotnost aplikátoru (bez obalu) | 7 - 8,5 kg (dle varianty) |
Maximální příkon | 90 W |
Rychlost cyklu | přibližně 15 etiket/min. (***) |
Doplňující údaje |
(*) Rychlost obalu/předmětu musí být minimálně stejná jako rychlost aplikačního vakuového pásu (**) Síla potřebná k otáčení vakuového pásu (***) Rychlost cyklu vypočtena za použití etiket o výšce 100 mm a rychlosti tisku 250 mm/s |

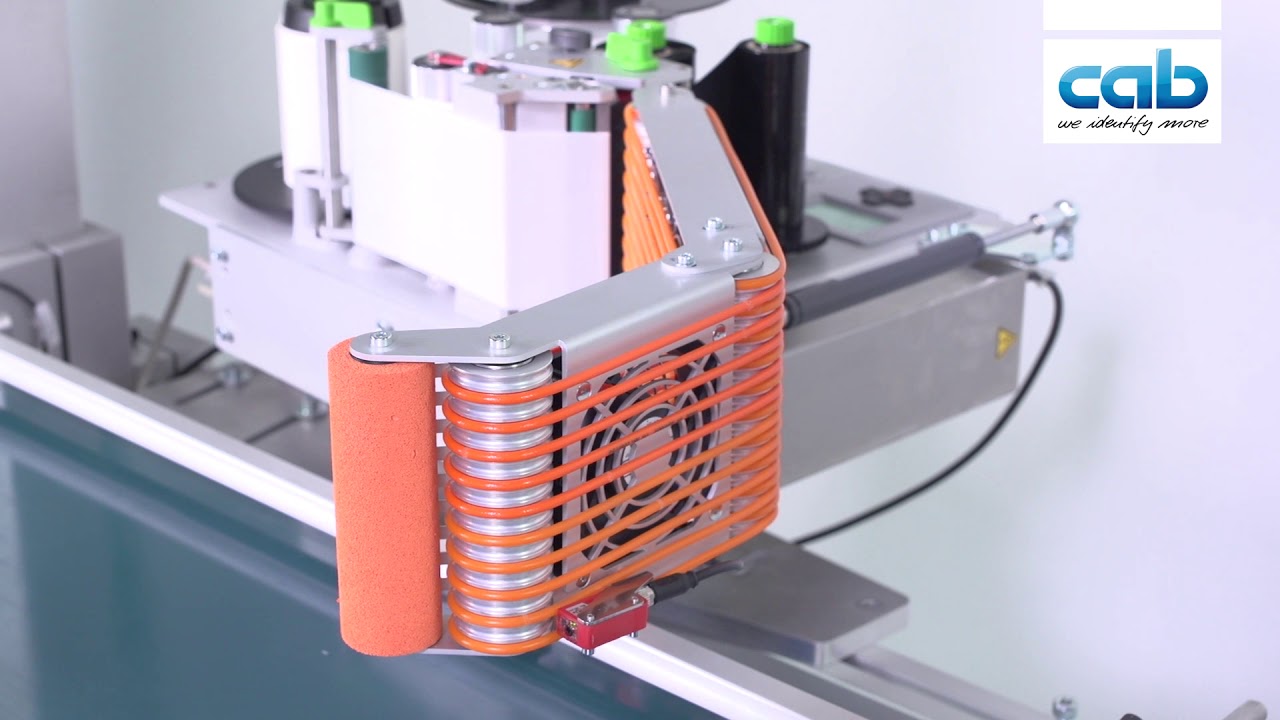

Video: CAB HQ 5414 a HQ 5416 Vacuum Belt
Rychlá a přesná aplikace etiket na válcové plochy nebo přes hranu obalu.
Aplikátory HQ 5414 a HQ 5416 umožňují spolehlivou aplikaci etiket na válcové povrchy nebo přes hranu obalu - etiketa se během tisku přesune na vakuový pás a ten ji dopraví na místo aplikace.
