Malé až střední etikety aplikované ze všech stran
Aplikační deska je umístěna před odlepovací hranou a zachytává etiketu během tisku. Pomocí krátkého pístku se aplikační deska horizontálně posune do aplikační pozice. Etiketa je následně přenesena na produkt pomocí zdvihového válce. Délka zdvihu určuje maximální vzdálenost mezi produktem a odlepovací hranou. Tento typ aplikačních jednotek je ideální pro rychlou a přesnou aplikaci malých a středních etiket z různých stran.
Výrobce | CAB |
Třída | Značení produktů |
Způsob aplikace etikety | shora, zespodu, z boku |
Aplikace na předmět v klidu | ✔ (standard) |
Aplikace na předmět v pohybu | Pouze s bezkontaktní (blow-on) aplikační deskou |
Výšky předmětů jednotné | Pouze s bezkontaktní (blow-on) aplikační deskou |
Výšky předmětů variabilní | Se všemi aplikačními deskami (tamp-on pad) |
Vzdálenost produktu od spodu apl. jednotky | 135 - 335 mm (dle varianty) |
Krátký zdvih válce, horizontální | 10 mm |
Hmotnost aplikátoru (bez obalu) | 5 - 7,5 kg (dle varianty) |
Maximální příkon | 15 W |
Tlak stlačeného vzduchu | 4,5 baru |
Rychlost cyklu | přibližně 30 etiket/min. (*) |
Doplňující údaje | (*) Rychlost cyklu vypočtena za použití zdvihu 100 mm pod jednotku, etiket o výšce 40 mm a rychlosti tisku 100 mm/s |
Aplikace na rovné plochy. Etikety snadno nalepíte i na hůře přístupná místa.
Při aplikaci etiket na tvrdé povrchy snižuje hladinu hluku. Výhodná také pro hrubší struktury nebo mírné nerovnosti povrchu.
Umožňuje přesné nanesení malých etiket na požadované místo na produktu.
Vhodná pro aplikaci etiket na citlivé povrchy nebo produkty v pohybu. Etikety jsou nanášeny proudem stlačeného vzduchu. Zdvihový válec umožňuje dostat etiketu do pozice ve vzdálenosti 5–10 mm od povrchu produktu.
Precizní aplikace etiket na válcové, šikmé nebo zakřivené povrchy. Tento typ aplikačních desek zabraňuje pomačkání etiket na velmi hladkých a rovných plochách. Umožňuje až 200° obalení etiket na válcových předmětech.

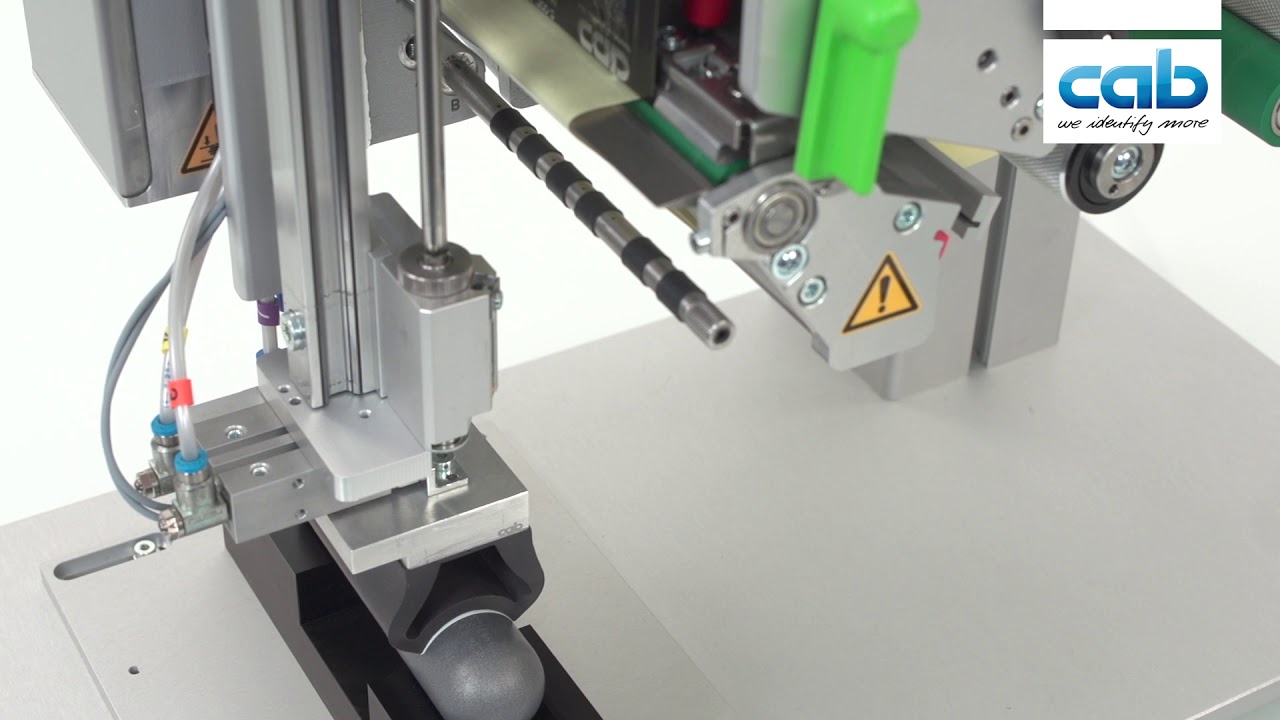

Video: CAB Stroke aplikátor HQ 4114 a 4116
Malé až střední etikety aplikované ze všech stran.
Pomocí krátkého pístku se aplikační deska horizontálně posune do aplikační pozice a etiketa je následně zdvihovým válcem přenesena na produkt.
