Boční aplikace malých až středních etiket na rovné povrchy
Aplikátor HQ 3214 umožňuje snadnou a přesnou aplikaci etiket přímo při tisku na produkty v klidu nebo v pohybu, a to především z boční strany. Otočné rameno s rotačním válcem přenáší etiketu z odlepovací hrany na produkt pomocí zdvihového pístu.
Tento systém je ideální pro malé a středně velké etikety, které je nutné aplikovat rychle, přesně a bez zastavení výrobní linky. Úhly natočení i délka zdvihu jsou plně nastavitelné.
Výrobce | CAB |
Třída | Značení produktů |
Způsob aplikace etikety | Z boku |
Aplikace na předmět v klidu | ✔ (standard) |
Aplikace na předmět v pohybu | Pouze s bezkontaktní (blow-on) aplikační deskou |
Výšky předmětů jednotné | ✔ (standard) |
Vzdálenost předmětu od odlepovací desky | 250 - 280 mm |
Lineární vedení - horizontální pohyb | 5 - 30 mm |
Rozsah výkyvu aplikátoru (úhel natočení) | 45° - 95° |
Hmotnost aplikátoru (bez obalu) | 4,5 kg |
Maximální příkon | 15 W |
Tlak stlačeného vzduchu | 4,5 baru |
Rychlost cyklu | přibližně 20 etiket/min. (*) |
Doplňující údaje | (*) Rychlost cyklu vypočtena při použití etiket o výšce 40 mm, rychlosti tisku 100 mm/s |
Aplikace na rovné plochy. Etikety snadno nalepíte i na hůře přístupná místa.
Při aplikaci etiket na tvrdé povrchy snižuje hladinu hluku. Výhodná také pro hrubší struktury nebo mírné nerovnosti povrchu.
Umožňuje přesné nanesení malých etiket na požadované místo na předmětu.
Vhodná pro aplikaci etiket na citlivé povrchy nebo předměty v pohybu. Etikety jsou nanášeny proudem stlačeného vzduchu. Zdvihový válec umožňuje dostat etiketu do pozice ve vzdálenosti 5–10 mm od povrchu produktu.

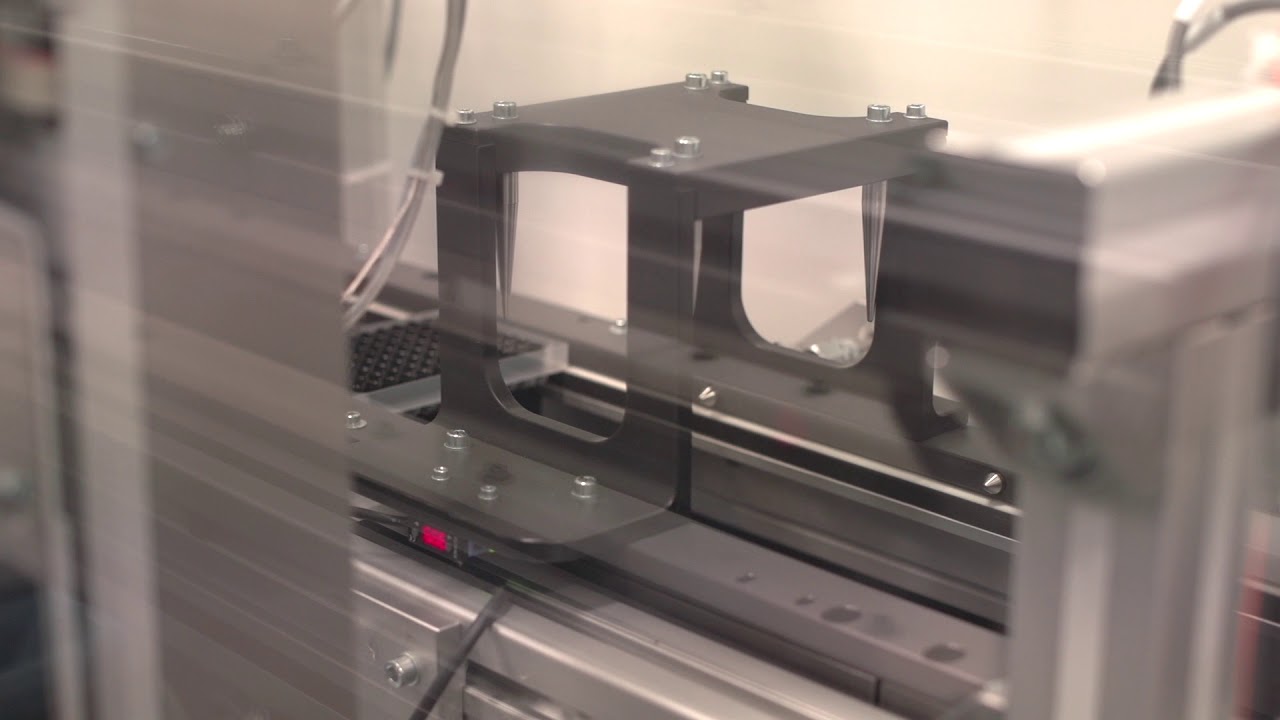

Video: CAB Swing aplikátor HQ 3214
Boční aplikace malých až středních etiket na rovné povrchy.
Aplikátor HQ 3214 umožňuje snadnou a přesnou aplikaci etiket přímo při tisku na produkty, a to především z boční strany.
